Diagnostic structurel du Pont chemin des Prairies - commune de Saint-Thibault-des-Vignes, France
Dans le cadre du projet de gestion de son patrimoine ouvrages d’art, STRUCTURE BRIDGE a été mandaté afin de réaliser un diagnostic structural de l’ouvrage pont du chemin des prairies situé dans la commune de Saint-Thibault-des-Vignes suite à une inspection réalisée.
Les objectifs de la mission sont les suivants :
- L’analyse et l’identification de l’état de l’ouvrage ;
- L’identification de l’origine des pathologies observées ;
- La vérification de la capacité portante résiduelle de l’ouvrage lors du passage d’un camion de type Bc.
Pour ce faire, les investigations suivantes ont été réalisées :
- Auscultation non destructive de qualification des matériaux ;
- Auscultation destructive par prélèvements des matériaux ;
- Essais en laboratoire.
Quelques images du projet

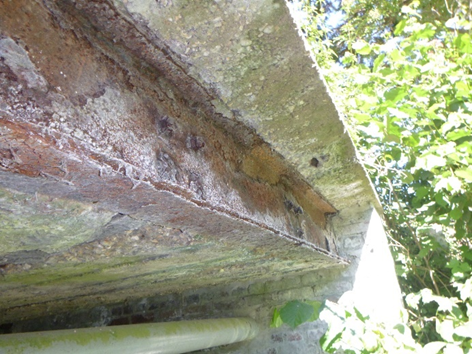

Enrouillement, corrosion et perte de section des poutres de rives.

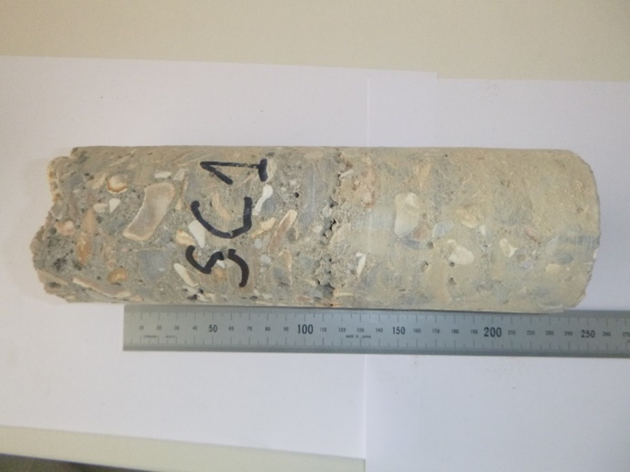

Prélèvement de béton pour essais en laboratoire

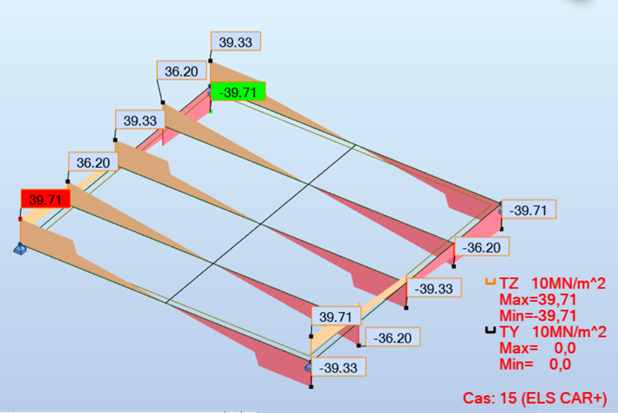

Contraintes de cisaillement maximales – ELS dans le modèle numérique

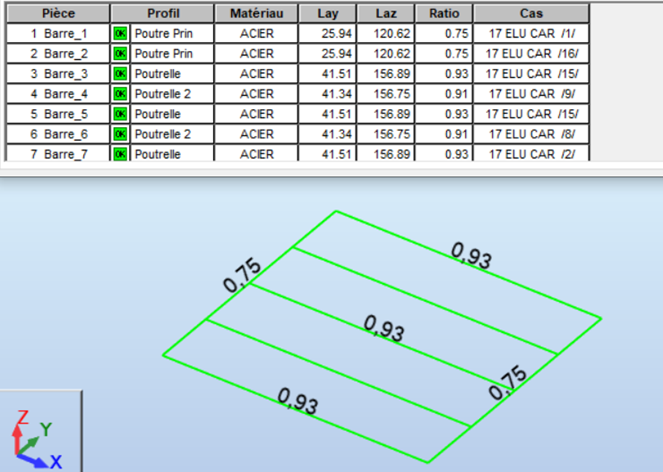

Taux de travail des sections pour les combinaisons ELU
